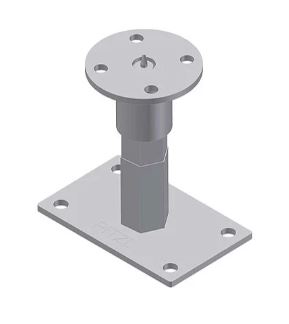

Pitzl Pfostenträger Stecksystem Z mit M24 Gewinde Verstellbereich: 141 - 201

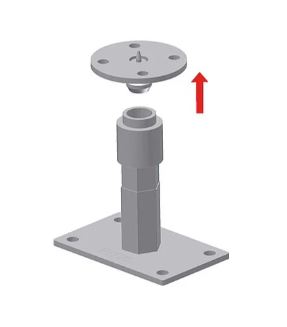

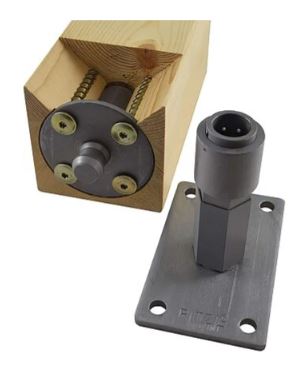

Pitzl Pfostenträger Stecksystem Verstellbereich 201 mm - 261 mm Pfostenträger Stecksystem Z Dreh – Klick, das neue innovative Pfostenträger System. Mit wenigen Handgriffen, ohne zeitaufwendige und umständliche Verschraubungen, ermöglicht das neue Stecksystem eine effiiziente Montagelösung. Maximale Lastaufnahmen bei Druck, Zug und horizontalen Lasteinwirkungen werden durch die optimale Materialstärkenabstimmung des Pfostenträgers garantiert. Eine Höhenverstellung ist auch in eingebautem Zustand und unter hoher Lasteinwirkung möglich. Art-Nr. 10529.1190Obere Platte mm Ø 96 x 8Untere Platte mm 160 x 100 x 8Gew. M 24 unten 150Bohrung Ø 13 mm unten 4Bohrung Ø 10,5 mm oben 4Verstellbereich mm 201 - 261Ausführung ZentrierspitzeCE Zulassung beantragt Montage Die Vormontage des Pfostenträgers wird schon in der Werkstatt durchgeführt und sorgt für schnelles und komfortables Arbeiten auf der Baustelle. Das innovative Stecksystem von Pitzl kann problemlos und schnell ver- und entriegelt werden. Mit nur wenigen Handgriffen ist so die Kopfplatte vom restlichen Pfostenträger getrennt. - Verschluss gegen den Uhrzeigersinn bis Anschlag drehen. - Verschluss nach unten drücken. - Verschluss bis Anschlag gegen den Uhrzeigersinn weiter drehen.

Pfostenträger Stecksystem Z mit M24 Gewinde für Drehfundamente, Verstellbereich: 141 - 201 mm Technische Daten Art-Nr. 10529.9090 Obere Platte mm Ø 96 x 8 Untere Platte mm 140 x 189 x 6 Gewinde M 24 unten 90 Gewinde M 24 oben - Bohrung unten Langloch 11 x 60 mm 4 Bohrung oben 4x Ø 10,5 mm Einbauhöhe mm 139 - 199 Passende Abdeckhülse Art-Nr. 10834. - Pfostenträger Stecksystem ZDreh – Klick, das neue innovative Pfostenträger System mit Zentrierspitze.Mit wenigen Handgriffen, ohne zeitaufwendige und umständliche Verschraubungen, ermöglicht das neue Stecksystem eine effiiziente Montagelösung. Maximale Lastaufnahmen bei Druck, Zug und horizontalen Lasteinwirkungen werden durch die optimale Materialstärkenabstimmung des Pfostenträgers garantiert. Eine Höhenverstellung ist auch in eingebautem Zustand und unter hoher Lasteinwirkung möglich.Wir bieten den Verarbeitern von Eindrehfundamenten die Möglichkeit, Verbindungen zum Holz mit qualitativ hochwertigen Pfostenträgern auszuführen. Das PTP-Pfostenträger Sortiment ist nach der Montage unter Lasteinwirkung höhenverstellbar. Die PTP-Serie ist für eine Lastenaufnahme vertikal, horizontal und auf Abhub konzipiert.Das Eindrehfundament bzw. der Anschluss an dieses muss gesondert nachgewiesen werden.

Pfostenträger Rechts/Links mit Gewinde M24, Verstellbereich: 227 - 292 mm Technische Daten Art-Nr. 10920.1290 Obere Platte mm Ø 96 x 6 Untere Platte mm 160 x 100 x 6 Gewinde M 24 unten 150 Gewinde M 24 oben 65 Bohrung Ø 13 mm unten 4 Bohrung Ø 10,5 mm oben 4 Einbauhöhe mm 227 - 292 max. charakteristische Drucktragfähigkeit (kN) * 120,0 Passende Abdeckhülse Art-Nr. 10834. .1012 Ein System für jeden Einsatzbereich! Gewindestärken von M20 bis M30 und verschiedenste Plattengrößen in Materialstärken von 6 bis 15 mm bieten für jeden Anwendungsfall die perfekte Lösung. Abhub und seitliche Einwirkungen können mittels einer geraden Verschraubung ins Hirnholz mit Holzschrauben Vollgewinde 10 x 120 mm (europäisch technisch zugelassen) oder einem Schwert bzw. Seitenlaschen gesichert werden. Selbstverständlich sind Pfostenträger vom System Rechts/Links Gewinde im fertig eingebauten Zustand auch unter hohen Lasteinwirkungen problemlos höhenverstellbar. Durch die Verwendung von zusätzlichen Kontermuttern ist eine hohe Steifigkeit möglich.

Pitzl Zaunsäulen - C - Profil feuerverzinkt, Höhe 800 mm, zum Einbetonieren Zum Einbetonieren, inklusive einer Kunststoffkappe und zwei Spangenlaschen aus Alu 160 x 40 x 5. Art-Nr. 32080.0000Höhe mm 800C-Profil 50 x 30 x 15 x 3

Pitzl Zaunsäulen - C - Profil feuerverzinkt, Höhe 1000 mm, zum Einbetonieren Zum Einbetonieren, inklusive einer Kunststoffkappe und zwei Spangenlaschen aus Alu 160 x 40 x 5. Art-Nr. 32100.0000Höhe mm 1000C-Profil 50 x 30 x 15 x 3

Zaunsäule mit C-Profil zum Einbetonieren, Höhe: 1170 mm - Zaunsäulen aus stabilem feuerverzinktem C-Profil zur schnellen Montage von Zäunen.- Spangenlaschen sind nachträglich austauschbar und durch stufenlose Verstellbarkeit an die Zaunhöhe anpassbar.- Das Lieferprogramm beinhaltet Zaunsäulen zum Aufdübeln, Einbetonieren und seitlich neigbaren Ausführungen. Technische Daten: Art-Nr. 32117.0000 Höhe mm 1170 C-Profil mm 50 x 30 x 15 x 3

Torpfosten zum Einbetonieren, Höhe: 1170 mm Torpfosten feuerverzinktZum Einbetonieren, inkl. einer Kunststoff-Abdeckkappe.(Sonderabmessungen auf Anfrage) Technische Daten: Art-Nr. 37117.0000 Maße mm 80 x 80 x 3 Höhe mm 1170

Pitzl Torpfosten feuerverzinkt, Höhe 1500 Zum Einbetonieren, inkl. einer Kunststoff Abdeckkappe Art-Nr. 37150.0000Maße mm 80 x 80 x 3Höhe mm 1500

Pitzl 5-Lochplatte M 20 mm 100 x 100 x 6 mit Mutter verschweißt - Pfostenträger Zubehör 5-LochplattePlatte M 20 mm 100 x 100 x 6Bemerkung mit Mutter verschweißt
