Montagewinkel

DAKL Betonwinkel

DAKL Betonwinkel Anwendung: Betonwinkel oder auch Schwerlastwinkel werden auf Mauerwerk oder Beton aufgedübelt. Die stabile Ausführung ist geeignet um große Kräfte und Kippmomente zu übertragen. Betonwinkel sind eine preisgünstige Alternative zu Verbindern, die aus gewalzten Winkelprofilen hergestellt werden. Die einzelnen Varianten können Sie den Zeichnungen entnehmen. Montage: Zur Befestigung von Betonwinkeln werden Bolzen der Größe M10, M12 oder M 14 empfohlen. Stahlqualität: S 235 JR gemäß DIN EN 10025 Korrosionsschutz: Betonwinkel werden nach der Bearbeitung rundumfeuerverzinkt: Zinkschichtdickeca. 55 μm gemäß EN ISO 1461

Ab 3,98 €*

Details

DAKL Betonwinkel - Langloch 14 mm offen

DAKL Betonwinkel - Langloch 14 mm offen Anwendung: Betonwinkel oder auch Schwerlastwinkel werden auf Mauerwerk oder Beton aufgedübelt. Die stabile Ausführung ist geeignet um große Kräfte und Kippmomente zu übertragen. Betonwinkel sind eine preisgünstige Alternative zu Verbindern, die aus gewalzten Winkelprofilen hergestellt werden. Die einzelnen Varianten können Sie den Zeichnungen entnehmen.Montage: Zur Befestigung von Betonwinkeln werden Bolzen der Größe M10, M12 oder M 14 empfohlen.Stahlqualität: S 235 JR gemäß DIN EN 10025Korrosionsschutz: Betonwinkel werden nach der Bearbeitung rundumfeuerverzinkt: Zinkschichtdickeca. 55 μm gemäß EN ISO 1461

Ab 5,44 €*

Details

DAKL KR - Winkel mit Langloch

DAKL KR - Winkel mit Langloch Anwendung: Gutzeit KR – Winkelverbinder werden überwiegend für Anschlüsse zwischen Holz und anderen Baustoffen, wie z. B. Stahl, Beton usw. verwendet. Montage: Die Befestigung der KR – Winkel erfolgt mit Kammnägeln oder Schrauben. Beim Anschluss an Beton sind entsprechende Schrauben und Dübel zu verwenden. Stahlqualität: S 235 JR gemäß DIN EN 10025 Korrosionsschutz: KR – Winkel werden nach der Bearbeitung rundumfeuerverzinkt, Zinkschichtdicke ca. 55 μm gemäß EN ISO 1461

Ab 3,77 €*

Details

DAKL Lochplattenwinkel gleichschenklig

DAKL Lochplattenwinkel gleichschenklig Mit Europäisch Technischer Zulassung (ETA-09/0133) Anwendung: Lochplattenwinkel sind für Verbindungen jeglicher Art einsetzbar und zwar dort, wo nicht allzu hohe Anforderungen bezüglich der anzuschließenden Kräfte gestellt werden. Sie eignen sich besonders für Kreuzanschlüsse, Auswechslungen und Balken-/Stützenanschlüsse. Montage: Die Befestigung der Winkelverbinder im Holz erfolgt mit Sondernägeln / KammnägelnØ 4,0 x 40, Tragfähigkeitsklasse 3/C, profilierte Nagellänge lef ≥ 31 mm. Stahlqualität: DX51D + Z 275 gemäß DIN EN 10327:2004(siehe hierzu auch Zulassung) Korrosionsschutz: 275 g/m2 beidseitig – entsprechend einer Zinkschichtdicke von ca. 20 μm.

Inhalt: 200 Stück (0,19 €* / 1 Stück)

Ab 21,62 €*

Details

DAKL Lochplattenwinkel gleichschenklig

Ab 0,20 €*

Details

DAKL Lochplattenwinkel ungleichschenklig

DAKL Lochplattenwinkel ungleichschenklig Mit Europäisch Technischer Zulassung (ETA-09/0133) Anwendung: Lochplattenwinkel sind für Verbindungen jeglicher Art einsetzbar und zwar dort, wo nicht allzu hohe Anforderungen bezüglich der anzuschließenden Kräfte gestellt werden. Sie eignen sich besonders für Kreuzanschlüsse, Auswechslungen und Balken-/Stützenanschlüsse.Montage: Die Befestigung der Winkelverbinder im Holz erfolgt mit Sondernägeln / KammnägelnØ 4,0 x 40, Tragfähigkeitsklasse 3/C, profilierte Nagellänge lef ≥ 31 mm.Stahlqualität: DX51D + Z 275 gemäß DIN EN 10327:2004(siehe hierzu auch Zulassung)Korrosionsschutz: 275 g/m2 beidseitig – entsprechend einer Zinkschichtdicke von ca. 20 μm.

Inhalt: 100 Stück (0,53 €* / 1 Stück)

Ab 38,05 €*

Details

DAKL Winkelverbinder mit Kombilochung

DAKL Winkelverbinder mit Kombilochung Mit Europäisch Technischer Zulassung (ETA-09/0133) Anwendung: Die DAKL-Winkelverbinder ohne Sicke bieten vielseitige Verwendungsmöglichkeiten.Sie werden zur Befestigung von Kanthölzern auf Mauerwerk, Beton etc. sowie Holz/Holzverbindungen eingesetzt. Sollten größere Anforderungen an das Produkt gestellt werden, empfiehlt sich jedoch die Verwendung von Winkelverbindern mit Sicke. Montage: Die Befestigung der Winkelverbinder im Holz erfolgt mit Sondernägeln/ KammnägelnØ 4,0 x 40, Tragfähigkeitsklasse 3/C, profilierte Nagellänge lef ≥ 31mm, Bolzen Ø 10 mm mit min (NRk; VRk) = 5 kN. Die Kammnägel sollten dabei unbedingt so dicht wie möglich an der Biegelinie in den tragenden Balken eingeschlagen werden. Dies trifft auch auf die eingesetzten Bolzen bei der Verwendung der Winkelverbinder zur Befestigung von Holz auf z.B. Beton zu. Stahlqualität: DX51D + Z 275 gemäß DIN EN 10327:2004(siehe hierzu auch Zulassung) Korrosionsschutz: 275 g/m2 beidseitig – entsprechend einer Zinkschichtdicke von ca. 20 μm.

Inhalt: 150 Stück (0,31 €* / 1 Stück)

Ab 46,75 €*

Details

DAKL Winkelverbinder mit Kombilochung

Ab 0,32 €*

Details

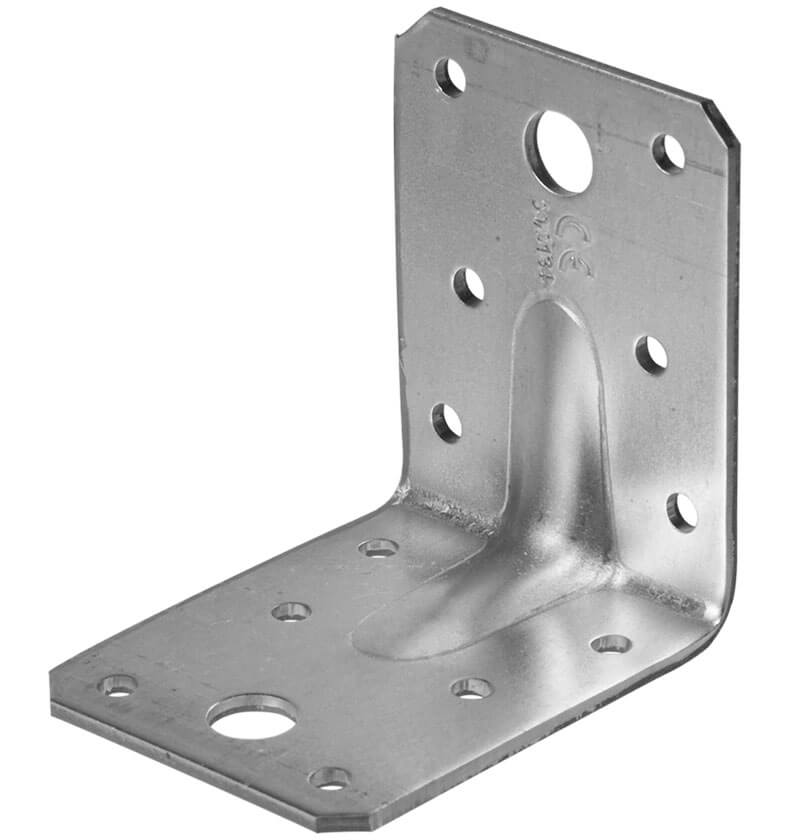

DAKL Winkelverbinder mit Steg

DAKL Winkelverbinder mit Steg Mit Europäisch Technischer Zulassung (ETA-09/0134)Anwendung: Die DAKL-Winkelverbinder mit Sicke bieten vielseitige Verwendungsmöglichkeiten.Sie werden zur Befestigung von Kanthölzern auf Mauerwerk, Beton etc. sowie Holz/Holzverbindungen eingesetzt. Durch die große Verstärkungs-Sicke erhält dieses Produkt eine hohe Stabilität und ist besonders geeignet für Anschlüsse, bei denen hohe Kräfte übertragen werden müssen. Montage: Die Befestigung der Winkelverbinder im Holz erfolgt mit Sondernägeln / KammnägelnØ 4,0 x 40, Tragfähigkeitsklasse 3/C, profilierte Nagellänge lef ≥ 31 mm, Bolzen Ø 12 mm mit min (NRk; VRk) = 5 kN.Anschluss Träger/Winkelverbinder: Die Kammnägel sollten unbedingt so dicht wie möglich an der Biegelinie in den tragenden Balken eingeschlagen werden. Anschluss Pfette/Winkelverbinder: Auslassen der unteren Nagellöcher. Anzahl und Länge der Kammnägel sind abhängig von der jeweiligen Belastung. Stahlqualität: DX51D + Z 275 gemäß DIN EN 10327:2004(siehe hierzu auch Zulassung) Korrosionsschutz: 275 g/m2 beidseitig – entsprechend einer Zinkschichtdicke von ca. 20 μm.

Inhalt: 50 Stück (0,52 €* / 1 Stück)

Ab 25,86 €*

Details

DAKL Winkelverbinder mit Steg

Ab 0,52 €*

Details

Nur 9 auf Lager!

DAKL Winkelverbinder ohne Steg

DAKL Winkelverbinder ohne Steg Mit Europäisch Technischer Zulassung (ETA-09/0133) Anwendung: Die DAKL-Winkelverbinder ohne Sicke bieten vielseitige Verwendungsmöglichkeiten.Sie werden zur Befestigung von Kanthölzern auf Mauerwerk, Beton etc. sowie Holz/Holzverbindungen eingesetzt. Sollten größere Anforderungen an das Produkt gestellt werden, empfiehlt sich jedoch die Verwendung von Winkelverbindern mit Sicke. Montage: Die Befestigung der Winkelverbinder im Holz erfolgt mit Sondernägeln/ KammnägelnØ 4,0 x 40, Tragfähigkeitsklasse 3/C, profilierte Nagellänge lef ≥ 31mm, Bolzen Ø 10 mm mit min (NRk; VRk) = 5 kN. Die Kammnägel sollten dabei unbedingt so dicht wie möglich an der Biegelinie in den tragenden Balken eingeschlagen werden. Dies trifft auch auf die eingesetzten Bolzen bei der Verwendung der Winkelverbinder zur Befestigung von Holz auf z.B. Beton zu. Stahlqualität: DX51D + Z 275 gemäß DIN EN 10327:2004(siehe hierzu auch Zulassung) Korrosionsschutz: 275 g/m2 beidseitig – entsprechend einer Zinkschichtdicke von ca. 20 μm.

Inhalt: 50 Stück (0,52 €* / 1 Stück)

Ab 25,86 €*

Details

DAKL Winkelverbinder ohne Steg

Ab 0,56 €*

Details

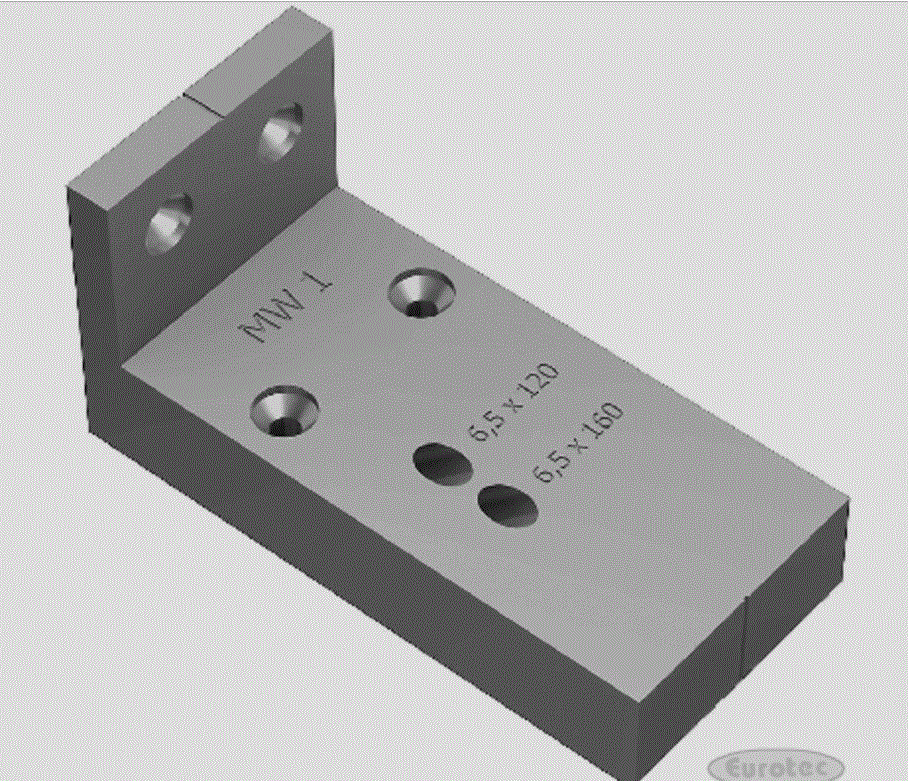

Konstrux - XT Montagewinkel MW1 – Aluminium 6,5 x 120, 160 mm Koffer Set

Konstrux - XT Montagewinkel MW1 – Aluminium 6,5 x 120, 160 mm Koffer Set Der Montagewinkel für KonstruX für Pfosten-Riegel-Anschlüsse. Es gibt 4 Varianten im SET für verschiedene Abmessungen: Montagewinkel (MW) 1 für KonstruX 6,5 x 120 mm und 160 mm Montagewinkel (MW) 2 für KonstruX 6,5 x 140 mm und 195 mm Montagewinkel (MW) 3 für KonstruX 8,0 x 155 mm, 220 mm und 295 mm Montagewinkel (MW) 4 für KonstruX 8,0 x 195 mm, 245 mm und 330 mm Im Koffer sind je 5 Winkel, 1 DuoBit 150 und Paneltwistec 6,0 x 80 zur Fixierung der Winkel. Die Winkel sind einzeln aber auch als Set in Koffer zu bestellen. ( per Anfrage )

Inhalt: 5 Teilig (109,46 €* / 1 Teilig)

547,30 €*

Konstrux - XT Montagewinkel MW2 – Aluminium 6,5 x 140, 195 mm Koffer Set

Konstrux - XT Montagewinkel MW2 – Aluminium 6,5 x 140, 195 mm Koffer Set Der Montagewinkel für KonstruX für Pfosten-Riegel-Anschlüsse. Es gibt 4 Varianten im SET für verschiedene Abmessungen: Montagewinkel (MW) 1 für KonstruX 6,5 x 120 mm und 160 mm Montagewinkel (MW) 2 für KonstruX 6,5 x 140 mm und 195 mm Montagewinkel (MW) 3 für KonstruX 8,0 x 155 mm, 220 mm und 295 mm Montagewinkel (MW) 4 für KonstruX 8,0 x 195 mm, 245 mm und 330 mm Im Koffer sind je 5 Winkel, 1 DuoBit 150 und Paneltwistec 6,0 x 80 zur Fixierung der Winkel. Die Winkel sind einzeln aber auch als Set in Koffer zu bestellen. ( per Anfrage )

547,30 €*

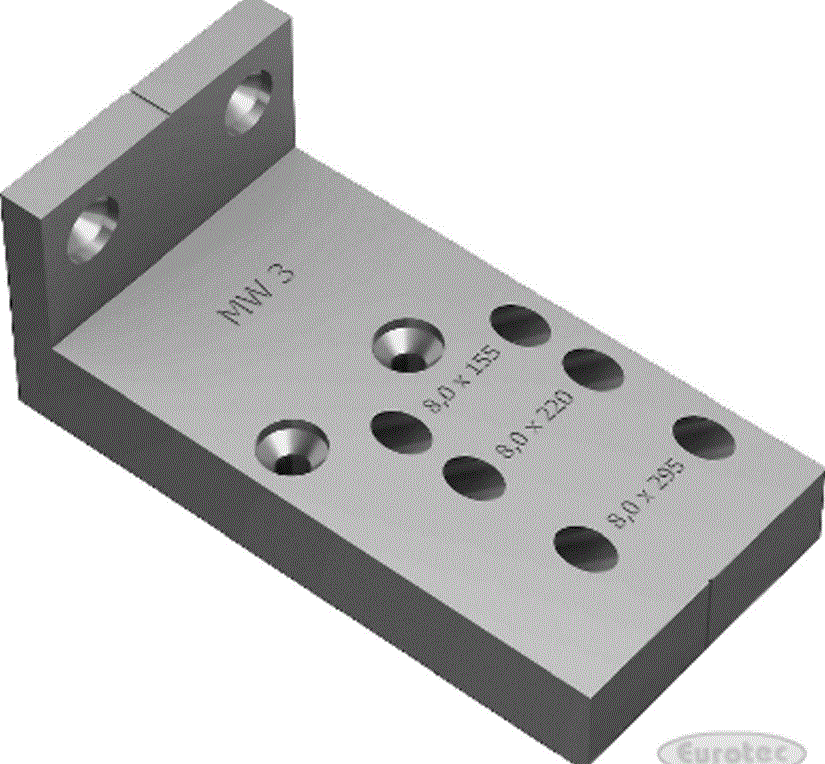

Konstrux - XT Montagewinkel MW3 – Aluminium 8,0 x 155, 220, 295 Koffer Set

Konstrux - XT Montagewinkel MW3 – Aluminium 8,0 x 155, 220, 295 Koffer Set Der Montagewinkel für KonstruX für Pfosten-Riegel-Anschlüsse. Es gibt 4 Varianten im SET für verschiedene Abmessungen: Montagewinkel (MW) 1 für KonstruX 6,5 x 120 mm und 160 mm Montagewinkel (MW) 2 für KonstruX 6,5 x 140 mm und 195 mm Montagewinkel (MW) 3 für KonstruX 8,0 x 155 mm, 220 mm und 295 mm Montagewinkel (MW) 4 für KonstruX 8,0 x 195 mm, 245 mm und 330 mm Im Koffer sind je 5 Winkel, 1 DuoBit 150 und Paneltwistec 6,0 x 80 zur Fixierung der Winkel. Die Winkel sind einzeln aber auch als Set in Koffer zu bestellen. ( per Anfrage )

786,75 €*

Konstrux - XT Montagewinkel MW4 – Aluminium 8,0 x 195, 245, 330

Konstrux - XT Montagewinkel MW4 – Aluminium 8,0 x 195, 245, 330 Der Montagewinkel für KonstruX für Pfosten-Riegel-Anschlüsse. Es gibt 4 Varianten im SET für verschiedene Abmessungen: Montagewinkel (MW) 1 für KonstruX 6,5 x 120 mm und 160 mm Montagewinkel (MW) 2 für KonstruX 6,5 x 140 mm und 195 mm Montagewinkel (MW) 3 für KonstruX 8,0 x 155 mm, 220 mm und 295 mm Montagewinkel (MW) 4 für KonstruX 8,0 x 195 mm, 245 mm und 330 mm Im Koffer sind je 5 Winkel, 1 DuoBit 150 und Paneltwistec 6,0 x 80 zur Fixierung der Winkel. Die Winkel sind einzeln aber auch als Set in Koffer zu bestellen. ( per Anfrage )

786,75 €*
