Konstrux Setzlehre SL2 - Aluminium ** für 8,0mm Schrauben Koffer Set

Kork-Pad mit Klebebandpassend für Alu-Funktionsleiste DiLo

Die Setzlehren für Haupt-/Nebenträgeranschluss ermöglichen es, schnell und einfach die KonstruX-Schraube im richtigen Winkel einzusetzen. Das Koffer-Set besteht aus einem Oberteil und vier Unterteilen, einem Satz Montageschrauben und einem Langbit. Vorteil: Bei der Montage eines Trägers kann daher der nächste Träger schon am Boden vormontiert werden.   Anwendung von Ober- und Unterteil: Die Unterteile werden z. B. beim Haupt- und Nebenträgeranschluss als Auflagehilfe verwendet. Der Satz Schrauben wird zur Montage der Unterteile sowie als Zugschraube, um Abstände zwischen den Trägern zu vermeiden, eingesetzt. Mit dem Langbit werden die Schrauben ggf. versenkt. Um bei der Verbindung von Haupt- und Nebenträger immer einen gleichmäßigen Abstand für die Verschraubung der KonstruX-Schrauben zu erreichen, ist das Oberteil mit Arretierungsbohrungen ausgestattet. Der Schraubenabstand kann somit individuell eingestellt und fixiert werden, der Einschraubwinkel ist vorgegeben und kann nicht verändert werden, da es sich hierbei um einen feststehenden Winkelwert handelt.

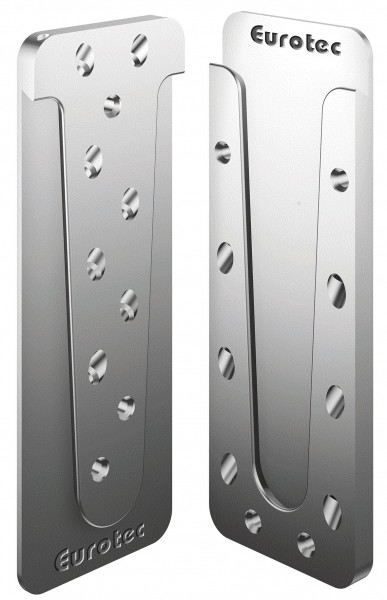

Magnus L 110 x 300 mm, im Set á 8 ST = 4 Paar, inkl. Schrauben In nahezu allen Bereichen des Holzbauseinsetzbar - im Lieferumfang enthalten:Magnus L, 110 x 260 mm: 68 Stück Vollgewindeschrauben (TX30*) 8 Stück Fixierschrauben (TX20**) 1 x Montageanleitung Magnus L, 110 x 300 mm: 80 Stück Vollgewindeschrauben (TX30*) 8 Stück Fixierschrauben (X20**) 1 x Montageanleitung *) 8,0 x 120 mm, blau verzinkt, **) 4,8 x 60 mm, blau verzinkt Der Magnus-Einhängeverbinder wird zur Herstellung vonKnotenverbindungen im Holzbau verwendet. Diese Verbindung bestichtinsbesondere dadurch, dass sie sich komplett vorfertigen lässt, waswiederum zu minimalen Montagezeiten auf der Baustelle führt.Der Verbinder besteht aus zwei unterschiedlichen Bauteilen,Holzbauschrauben und Fixierschrauben.Die beiden Einzelteile des Magnus werden mithilfe der Holzbauschraubenan den jeweiligen Bauteilen befestigt und anschließend zwangsfrei undreibungslos ineinandergeschoben.Mittels Fixierschrauben werden die beiden Bauteile gegeneinanderverspannt. Hierdurch wird ein unbeabsichtigtes Lösen der Verbindungeffektiv vermieden.Durch den Magnus erstellte Holz-Verbindungen sind in fünf Richtungenmit hohen, geprüften Werten statisch belastbar.Der Einbau kann sowohl sichtbar (für Schattennut-Anschlüsse) als auchnicht sichtbar (eingefräst) ausgeführt werden. Montageanleitung Nicht sichtbarer (eingefräster) Haupt-/ Nebenträger Anschluss Den Anschlag der Fräs- und Montagelehre auf die gewünschteGröße des Magnus-Einhängeverbinders einstellen,die Fräs- und Montagelehre auflegen, verschrauben und mit dementsprechenden Nutfräser die Taschenfräsung herstellen. Anschließend wird der Magnus in die Ausfräsung eingesetzt undmithilfe der mitgelieferten Systemschrauben befestigt.Am anzuschließenden Bauteil wird dann die Fräs- und Montagelehre in derselben Einstellung wie zuvor aufgelegt und der zweiteTeil des Magnus-Einhängeverbinders verschraubt.Die Vormontage ist nun beendet und das anzuschließende Bauteilwird eingehängt. Abschließend werden die Fixierschrauben in den Magnus gesetzt.Hierdurch wird der Magnus-Einhängeverbinder, falls notwendig,zusammengezogen und die Lagesicherung der Knotenverbindungsomit gewährleistet.Der Einbau kann sowohl sichtbar (für Schattennut-Anschlüsse) als auchnicht sichtbar (eingefräst) ausgeführt werden. Im Montagebeispiel ist dernicht sichtbare Einbau dargestellt. Beim sichtbaren Einbau entfällt dieAusfräsung und die Fräs- und Montagelehre wird nur als Montagelehreverwendet.
